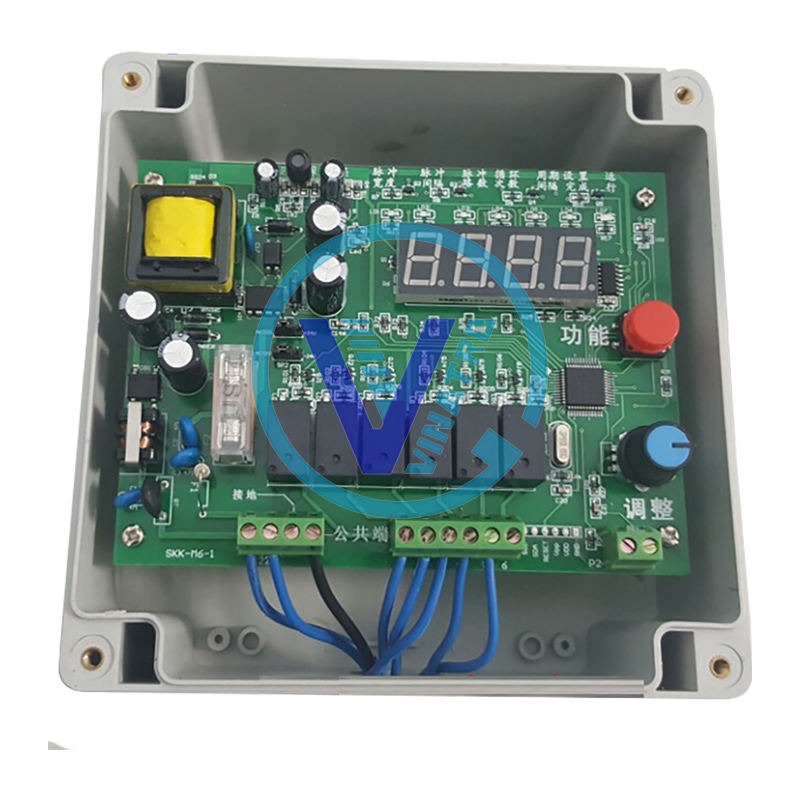

Mạch điều kiển 6 cổng cho hệ thống lọc bụi túi vải

Mạch điều kiển của Hệ thống lọc bụi túi vải trong nhà máy thường sử dụng các van điện từ để điều khiển quá trình thổi khí nén, giúp làm sạch bụi bám trên túi lọc. Mạch điều khiển 6 cổng sẽ đóng vai trò quan trọng trong việc kiểm soát quá trình này một cách tự động và hiệu quả.

1. Chức năng của mạch điều khiển 6 cổng trong hệ thống lọc bụi

Điều khiển 6 van điện từ để thổi khí nén làm sạch túi vải theo chu kỳ.
Thiết lập thời gian đóng/mở van để đảm bảo hiệu quả lọc bụi.
Tự động tuần tự kích hoạt van để tránh lãng phí khí nén.
Bảo vệ hệ thống khỏi quá tải hoặc lỗi van điện từ.
Có thể kết nối với cảm biến áp suất để điều chỉnh thời gian làm sạch theo lượng bụi tích tụ.

2. Cấu tạo của mạch điều khiển 6 cổng

Mạch bao gồm các thành phần chính:
- Vi điều khiển (MCU): Thường sử dụng Arduino, ESP32, STM32, hoặc PIC để lập trình tự động điều khiển.
- Mạch nguồn: Cung cấp điện áp 12V hoặc 24V để cấp nguồn cho các van điện từ.
- Module Rơ-le 6 kênh: Đóng/ngắt dòng điện cấp cho 6 van điện từ.
Giao diện điều khiển:
- Nút nhấn hoặc màn hình LCD để cài đặt thời gian.
- Cảm biến áp suất (nếu cần) để điều chỉnh chu kỳ thổi bụi.
- Mạch bảo vệ: Diode chống ngược, cầu chì bảo vệ chống quá tải.

3. Nguyên lý hoạt động của mạch điều kiển

Nhận tín hiệu điều khiển từ hệ thống (cảm biến áp suất hoặc lập trình sẵn).
Vi điều khiển kích hoạt từng van điện từ theo thứ tự, đảm bảo khí nén thổi bụi hiệu quả.
Mỗi van mở trong một khoảng thời gian nhất định (VD: 0.5 – 2 giây) rồi đóng lại.
Chuyển sang van tiếp theo, lặp lại quy trình cho đến khi hoàn thành chu trình làm sạch.
Nếu hệ thống có cảm biến áp suất, mạch có thể điều chỉnh thời gian chu kỳ làm sạch dựa trên lượng bụi tích tụ.

4. Ứng dụng thực tế trong hệ thống lọc bụi túi vải

Nhà máy xi măng, nhà máy gỗ, dệt may: Kiểm soát hệ thống giũ bụi tự động.
Nhà máy hóa chất, luyện kim: Giảm tắc nghẽn trong bộ lọc bụi.
Hệ thống xử lý khí thải công nghiệp: Đảm bảo hiệu suất lọc ổn định.

5. Lưu ý khi lựa chọn mạch điều khiển

Điện áp hoạt động: Chọn loại 12V hoặc 24V tùy theo van điện từ của hệ thống.
Dòng tải tối đa của rơ-le: Nếu sử dụng van điện từ công suất lớn, cần chọn rơ-le có dòng chịu tải cao (>5A).
Tính năng mở rộng: Có thể sử dụng WiFi/Bluetooth để giám sát từ xa nếu cần.
Bảo vệ hệ thống: Nên có cầu chì hoặc mạch bảo vệ để tránh hỏng hóc.
